FT44H杠桿浮球式蒸汽疏水閥
上海意威閥門專業生產杠桿浮球式蒸汽疏水閥,鑄鋼杠桿浮球式蒸汽疏水閥,碳鋼杠桿浮球式蒸汽疏水閥,不銹鋼杠桿浮球式蒸汽疏水閥,FT44H杠桿浮球式蒸汽疏水閥,FT14H杠桿浮球式蒸汽疏水閥
疏水閥系列/杠桿浮球式蒸汽疏水閥
杠桿浮球式蒸汽疏水閥用途:
廣泛用于工業蒸汽加熱設備,各種大型熱交換器及干燥機、夾套鍋等,特別應用于冷凝水特大排量在的工作場合。
杠桿浮球式蒸汽疏水閥特點:
此超大排量型蒸汽疏水閥,在整個工作壓力范圍內無需調整和更換內件,即可充分排除大量的疑結水。排水過冷度可達0℃,特別適合用于疑結水量大的工作場合。
杠桿浮球式蒸汽疏水閥結構特點及工作原理:
1、采用軋裝閥機械(新SCCV開關方式),具有優良的密封性和耐久性。
2、平衡雙閥座設計,比一般的疏水閥體積小而排量大,特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥,可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口,可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上,閥無需從配管上卸下,就可維修保養,簡單方便。
杠桿浮球式蒸汽疏水閥主要零部件材料表
零部件材料袋
材料
閥體、閥蓋
WCB、HT250
不銹鋼
閥座、閥芯
不銹鋼
浮球
不銹鋼
控制架
不銹鋼
熱敏元件
哈氏合金
杠桿浮球式蒸汽疏水閥結構尺寸圖及排水圖

杠桿浮球式蒸汽疏水閥技術參數表
產品型號
Product Type
公稱通徑
Nominal diameter
連接方式
Type Of Co
nnection
使用壓力(Mpa)
溫度(℃)
外形尺寸External Dimensions
L
L1
H1
H2
W
SFT14-16
15-20
螺紋
0.01-1.6
250
125
155
55
55
155
SFT14-16
15-25
螺紋
0.01-1.6
250
190
220
120
80
140
SFT44-16
(SFT43)
(SFT46)
15-20
25
法蘭
0.01-1.6
350
195
215
255
85
115
110
32-50
65-80
法蘭
0.01-1.6
350
230
270
345
420
175
218
110
125
190
220
SUNA
23
H
26
15-20
25
32-50
法蘭
0.01-4.0
350
195
215
230
145
235
60
125
90
145

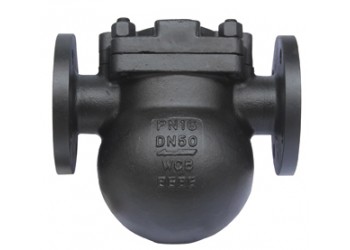

杠桿浮球式蒸汽疏水閥產品圖片
