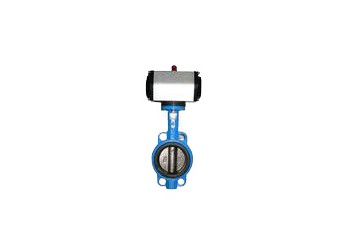

D671X對夾式氣動蝶閥，襯氟氣動蝶閥

點擊圖片查看原圖

單價：	面議
發貨期限：	自買家付款之日起天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2025-04-23 14:49
瀏覽次數：	174

公司基本資料信息

上海正封閥門有限公司
聯系人黃先生(先生) 經理
會員 [當前離線] [加為商友] [發送信件]
郵件1617952937@qq.com
電話021-54082321
手機13045666422
地區上海
地址上海閔行區莘松路958弄大浪灣道21號703

產品詳細說明

上海正封閥門有限公司生產 氣動蝶閥是雙（單）作用氣動活塞式執行器與蝶閥組成。連接形式分為對夾式和法蘭式兩種,其閥座采用橡膠、氟橡膠和不銹鋼堆焊，從而很大程度的提高了其適用范圍。對夾式氣動蝶閥具有結構簡、體積小、重量輕等優點。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。氣動蝶閥使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。

蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

工作原理

當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。

□氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。

□回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。

□定位器可調節閥門管道流量。

氣動執行器主要技術參數

氣動執行器	型號	QW系列、AT系列、AW系列
	氣源壓力	0.4 ～ 0.8 MPa
	最大回轉角度	90°～92°
	回信器	AC220V AC110V DC24V
	控制信號	電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa
	控制氣源	潔凈、干燥壓縮空氣
	工作溫度	-20℃ ～ +90℃

主要性能規范

名稱	型號	公稱壓力 PN（MPa）	試驗壓力Ps（MPa）		工作溫度（℃）	適用介質
名稱	型號	公稱壓力 PN（MPa）	殼體	密封	工作溫度（℃）	適用介質
氣動橡膠蝶閥	D67（4）1X-10	1.0	1.5	1.1	-20～80	淡水、污水、空氣、蒸汽
氣動襯四氟蝶閥	D67（4）1F-10C	1.0	1.5	1.1	≤150	腐蝕性介質
氣動硬密封蝶閥	D67（4）3H-10C	1.0	1.5	1.1	≤300	水、油類、酸類、煤粉等

閥體主要零件材料

零件名稱	閥體	閥板	閥座	閥桿	填料	支架	連接軸
氣動橡膠蝶閥	鑄鐵、鑄鋼、不銹鋼	鑄鋼（鍍鉻）	丁晴橡膠	2Cr13	柔性石墨	鑄鋼	鑄鋼
氣動襯四氟蝶閥	鑄鋼、不銹鋼	不銹鋼、聚四氟	聚四氟	2Cr13
氣動硬密封蝶閥	鑄鋼、不銹鋼	不銹鋼	不銹鋼堆焊	2Cr13

氣動執行器主要部件材料
