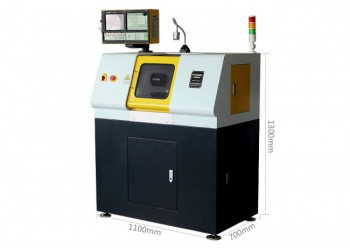

CK210sp小型數控車床
◆該小型數控車床用于加工中小型軸類、盤類零件，可以車削各種螺紋、圓弧、圓錐及回轉體的內外曲面，應用于高校創客創新實驗室、企業科研單位實驗室打樣品、高校職校數控教學培訓等行業。
◆該機床品X、Z軸采用高精度研磨滾珠絲桿、配置集成一體化潤滑系統、使用220伏電壓、配置4工位電動刀架、運動軸配置伺服電機。可以實現軸類、盤類的內外表面，錐面、圓弧、螺紋、鏜孔、鉸孔等機械加工，也可以實現非圓曲線加工。根據用戶的需求，可選配不同的數控系統和附件。
|
主要技術參數 |
|
|
床身上更大回轉直徑 |
210 mm |
|
更大工件長度 |
300 mm |
|
重復定位精度 |
0.02mm |
|
系統分辨率 |
0.001mm |
|
主軸孔徑范圍 |
26 mm |
|
主軸孔徑錐度 |
MT3 |
|
主軸轉速級數 |
G代碼控制無級調速 |
|
主軸轉速范圍 |
300-1750 rpm |
|
卡盤直徑 |
100mm |
|
刀架類型 |
4工位電動刀架 |
|
刀具尺寸 |
10×10mm或12×12mm |
|
X軸行程 |
80 mm |
|
Z軸行程 |
300 mm |
|
X軸快速進給速度 |
4000 mm/min |
|
Z軸快速進給速度 |
6000 mm/min |
|
XZ軸電機 |
450W伺服電機 |
|
電子手輪 |
4軸三檔電子手輪 |
|
數控系統 |
980TB工業面板數控系統 |
|
尾座套筒直徑 |
20 mm |
|
尾座套筒錐度 |
MT2 |
|
尾座套筒行程 |
50 mm |
|
主軸電機 |
1.1 kw |
|
冷卻泵電機 |
0.125 kw |
|
機床重量 |
200 kg |
|
外形尺寸 |
1100×700×1300mm |
點擊圖片查看原圖
