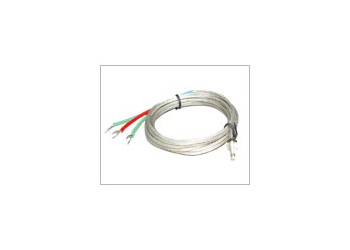

端面熱電阻有端面銅電阻（WZCM-201）和（WZPM-201 WZPM-201B）之分。元件由特殊處理的絲材（銅或鉑絲）繞制，它們緊巾在溫度計前端，與一般軸向熱電阻相比，能更正確和迅速地反映被測端面的實際溫度狀況，它的制作方法很多，品種形式多樣，適合于電廠汽輪機及電機軸瓦或其它機體表面測溫。
優點：
①體積小，內部無空氣隙，熱慣性上，測量滯后小；
②機械性能好、耐振，抗沖擊；
③能彎曲，便于安裝
④使用壽命長。
端面熱電阻
型號及規格
型號
分度號
測溫范圍℃
熱響應時間
規格
500
1000
1500
2000
25000
WZCM-201
CU50
CU100
-50～150
＜15S
Ф6
M8×0.75
WZPM-201
Pt100
-150～300
＜10S
Ф8.7
M10×1
端面熱電阻系統組成
熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。注意以下兩點：
①熱電阻和顯示儀表的分度號*
②為了消除連接導線電阻變化的影響，采用三線制接法。
熱電阻的類型
1）普通型熱電阻
從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。
2）鎧裝熱電阻
鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2--φ8mm，zui小可達φmm。與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯后?。虎跈C(jī)械性能好、耐振，抗沖擊；③能彎曲，便于安裝④使用壽命長。
3）端面熱電阻
端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
