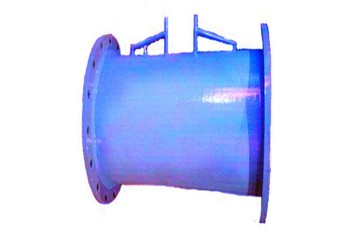

LNV型 V型錐流量計結構是由法蘭、測量管、取壓嘴、翼型支撐件、v形錐組成。
技術參數
(1) a 公稱通徑: DN=40mm~2000mm
(2) b 公稱壓力:PN ≤20Mpa
(3) c 流量不確定度(精確度):實流標定:±0.5%;±1%干式標定:±1%;±1.5%
(4) d 重復性:±0.2%;±0.5%
(5) e 安裝儀表處的zui短直管段長度:上游0.5~2D,下游0~1D
工作原理
1.LNV型V型錐流量計基于伯努里方程和流體流動連續性方程的原理, 經過推導和單位換算,其流量基本方程式如下:
(1) qm = ………………………(1)
(2) qm: 流體的質量流量 [kg / h]
(3) C: 流出系數 [經過流量標定或抽樣標定、幾何尺寸檢查即可知]
(4) ε: 可膨脹性系數 [對液體ε=1]
(5) β: 徑比 [=d / D ].d:節流件工作條件下的等效流通直徑 。
(6) D:儀表測量管工作條件下的內徑[mm]
(7) ΔР: 節流件上、下游取壓口處產生的差壓 [kpa]
(8) ρ : 儀表安裝處上游側工作條件下流體的密度 [kg / m ]
(9) 在給定流量計的條件下,只要知道流體的有關參數,用差壓變送器測得差壓值即可得知流量。在流體溫度、壓力變化的情況下,同時配用溫度變送器、壓力變送器、智能流量顯示儀或計算機,即可得知流體的質量流量或標準狀態下的體積流量。
