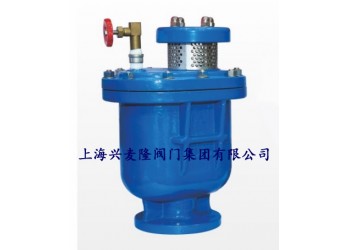

CARX復合式排氣閥
產品概述
本閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。本閥安裝在泵出口處或配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。介質溫度：0-80℃。
工作原理：
當管內開始注水時，閥瓣處在開啟的位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當?shù)某潭?，閥內水位下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。
主要零件材料
|
零件名稱 |
材質 |
|
閥體 |
球墨鑄鐵 |
|
閥蓋 |
球墨鑄鐵 |
|
浮球 |
不銹鋼 |
|
杠桿架 |
不銹鋼 |
|
杠桿 |
鋁青鋼 |
|
塞頭 |
鋁青鋼 |
主要外形連接尺寸
|
公稱通徑DN（mm） |
L |
L1 |
H |
Z |
d |
|
25 |
280 |
176 |
330 |
- |
- |
|
32 |
280 |
176 |
330 |
- |
- |
|
50 |
360 |
208 |
475 |
4 |
17.5 |
|
65 |
360 |
208 |
475 |
4 |
17.5 |
|
80 |
400 |
244 |
552 |
8 |
17.5 |
|
100 |
465 |
275 |
623 |
8 |
17.5 |
|
150 |
537 |
332 |
686 |
8 |
22 |
|
200 |
537 |
332 |
686 |
8/12 |
22 |
