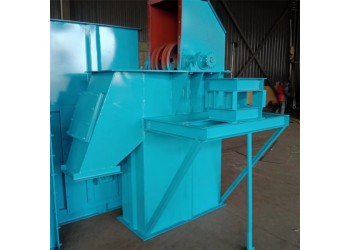

NE板鏈斗式提升機概述：
板鏈斗式提升機是一種被普遍采用的垂直輸送設備，用于垂直輸送粉料、粒狀和塊狀物料，也可輸送磨琢性大的物料，如水泥、沙、土煤、陶粒砂等，物料溫度一般在250℃以下，提升高度可達40m。
NE板鏈斗式提升機主要特點：
1、提升機板鏈采用合金鋼鍛造，并經滲碳淬火處理，具有較強的抗拉強度和耐磨性能，與料斗連接可靠。
2、提升機中部殼體采用鋼板折彎結構，剛度強，焊接變形小，提高了斗式提升機的整體性能，連接法蘭采用等邊角鋼，并在機殼上設置有檢修門，以便觀察、檢查提升機內部的工作情況， 出現故障時方便檢修。
3、在機殼連接部位采用密封墊密封，使機殼造型美觀，密封嚴實。
4、提升機的配重箱采用螺旋張緊，以調整傳動鏈的松緊程度以及防止跑偏現象。為了使張緊鏈輪在受到不均勻的拉力后不至于發生傾斜，下部軸承與軸承座之間為球面結合，采用調心軸承，起到自動調心的作用。
5、進料口分為高位和低位兩種：高位與水平面成60°角，用于運送潮濕及粉狀等散落性較差的物料；低位與水平面成45°角，用于運送干燥與散落性好的物料，且進料口的位置高于底軸中心100～150mm,使之形成裝入和掏取相結合，可避免進料口集料堵塞，既減少提升機的運行阻力，又增大料斗的充滿系數。
NE板鏈斗式提升機運行部件：
上部裝置：上部機殼、上罩、卸料口、上軸裝置、逆止器；安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。|
型號 |
處理量( m3/h) |
鏈速 |
物料塊度 |
||||
|
10% |
25% |
50% |
75% |
100% |
|||
|
NE15 |
10-16 |
20-32 |
65 |
50 |
40 |
30 |
25 |
|
NE30 |
20-32 |
18-30 |
90 |
75 |
58 |
47 |
40 |
|
NE50 |
35-60 |
18-30 |
90 |
75 |
58 |
47 |
40 |
|
NE100 |
85-110 |
23-31 |
130 |
105 |
80 |
65 |
55 |
|
NE150 |
126-170 |
23-31 |
130 |
105 |
80 |
65 |
65 |
|
NE200 |
175-218 |
25-31 |
170 |
135 |
100 |
85 |
70 |
|
NE300 |
250-320 |
25-31 |
170 |
135 |
100 |
85 |
70 |
|
NE400 |
350-420 |
25-31 |
205 |
165 |
125 |
105 |
90 |
|
NE500 |
430-530 |
23-31 |
240 |
190 |
140 |
120 |
100 |
|
NE600 |
500-650 |
23-31 |
240 |
190 |
140 |
120 |
100 |
|
NE800 |
650-850 |
23-31 |
275 |
220 |
165 |
135 |
110 |
|
|
|
|
|
|
|
|
|
