參數信息

品牌：奇高閥門                                         型號：Q611F-16P

結構形式：浮動球球閥                                   產地：中國大陸

省份：上海市                                           地市：上海市

規格型號：Q611F-16P                              連接方式：螺紋

材質：不銹鋼

顏色分類：DN8款=2分+執行器 DN10款=3分+執行器 DN15款=4分+執行器 DN20款6分+執行器 DN25款=1寸+執行器 DN32款=1.2寸+執行器 DN40款=1.5寸+執行器 DN50款=2寸+執行器 DN65款=2.5寸+執行器 DN80款=3寸+執行器 DN100款=4寸+執行器

產品廣泛應用于石油、化工、鋼鐵、制藥、環保、礦山、造紙、城建、給排水等行業

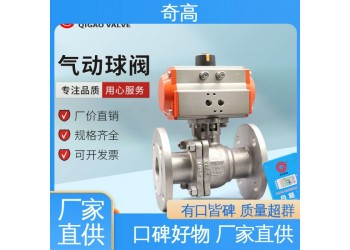

氣動球閥-產品介紹

氣動球閥是由氣動執行器和球閥組合的氣控閥門。通過裝配電磁閥、限位開關、過濾器、定位器等氣動配件，可以遠程端控制閥門的快速開關及調節，在各行業中使用廣泛。

氣動執行器為齒輪齒條式雙活塞設計，作用形式分為雙作用（氣源失效保持原位）和單作用（氣源失效復位），產品符合ISO 5211，DIN 3337和CD/VDE3845，MAMUR等國際標準，工作壓力可達10bar，標準行程為90°，可以±5°角調節度，執行器的缸體及密封件，可按客戶實際要求選擇防腐、高溫、低溫等場合應用材料。

在裝配之前，檢驗員在確保每一個零件和技術圖紙材料、尺寸、公差無誤的情況下才可以進行裝配，裝配后進行壓力試驗。閥門的檢測與試驗嚴格遵守GB/T13927、API598、ISO5208等規范的要求。

技術規范
設計依據		GB標準	ANSI標準
設計標準		GB/12237	ANST B16.34
試驗和檢驗		JB/T9092	API 598
公稱通徑	DN10~~100mm
鏈接方式	內螺紋、卡箍、焊接
氣缸配置	JLAT系列、JLGT系列及進口執行器系列
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	開關型、調節型、三段式（開度可選）
公稱壓力	16、25、40、64bar
氣源壓力	雙作用：4~8bar、單作用：5~8bar
介質溫度	W1:-40~180°C  W2:-40~300°C  w3:-30~425°C  w4:-40~425°C
環境溫度	標準型：-20~80°C
閥體材質	碳鋼（C）、不銹鋼（P4、P6）
密封材質	聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）

產品廣泛應用于石油、化工、鋼鐵、制藥、環保、礦山、造紙、城建、給排水等行業
