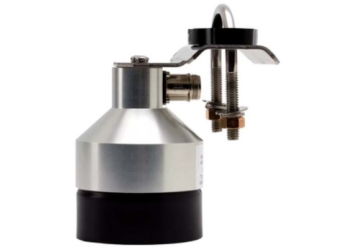

SR50A雪深傳感器是Campbell公司新研發的利用超聲波進行測距的傳感器，通過測量超聲波脈沖發射和返回的時間差來測量降雪的變化情況。同時，用戶可另外配備一個空氣溫度傳感器，來進行溫度修正，以降低環境溫度對聲速變化產生的影響，保證測量的**性。SR50A雪深傳感器對Campbell公司的CR系列數據采集器具有良好的兼容性。
SR50A雪深傳感器為調整聲速在空氣中的波動，需測量氣溫。SR50AT或現有的現場氣溫傳感器均可實現該功能。SR50A可選配加熱器，以方便在結霜冰的地方使用。除配有外部溫度傳感器外，SR50AT與SR50A裝置沒有區別。溫度傳感器需要標準10英尺（約304.8厘米）長導線以及6片式防輻射罩。SR50A能夠輸出一份經溫度修正的距離讀數，免除了后期需要深化處理的必要麻煩。同時可輸出一份單獨的溫度讀數。
SR50A-316SS和SR50AT-316SS這兩種可選的型號具有不銹鋼外殼，這樣可用于具有腐蝕性操作的環境（即船用）。
優點與特性
輸出
SDI-12、RS-232和RS-485的輸出選項能夠與SR50A集成。Campbell Scientific的MD485通訊模塊可用于將一個或多個處于 RS-485模式的SR50A傳感器連接至RS-232設備。這適用于所需導線長度超出RS-232或SDI-12傳出長度限制的應用。
安裝
為使光束的視線不受阻礙，SR50A可專門安裝三腳架，塔式支腿或用戶提供的可使用橫臂的立桿。SR50ATOM和SR50ATRIM的安裝工具包中含有必要的支架和6英尺長的橫臂。
注意：需配合溫度傳感器做溫度補償。
|
SR50A雪深/水位傳感器 |
技術參數 |
|
測量時間 |
<1.0s |
|
輸出信號 |
SDI-12 (version 1.3)，RS-232，RS-485 |
|
波特率 |
1200 - 38400 bps |
|
測量范圍 |
0.5m~10m |
|
光束接受度 |
~30° |
|
分辨率 |
0.25mm |
|
精度 |
±1.0 cm或±0.4%，二者中取大值；需外部溫度補償或SR50AT版本的傳感器 |
|
電源 |
9~18 VDC |
|
功耗 |
工作狀態，250mA |
|
待機狀態 |
<1.0mA |
|
工作溫度 |
-45℃~50℃ |
|
接口 |
SDI-12、RS-232、Rs-485 |
|
尺寸 |
長10.1cm，直徑7.5cm |
|
重量 |
SR50A：375g 、 SR50A-3166S：795g |
|
可選電纜長度 |
SDI-12：60m、 RS-232：60（波特率：9600bps）、 RS-485：300m |
|
加熱器規格 |
加熱電阻：75Ω，額定電壓：12V， 額定功率：3W MAX |
產地：美國
