IV曲線測試（電流-電壓特性曲線測試）是一種用于評估電子元件（如二極管、晶體管、太陽能電池等）電氣特性的基本方法。其原理是通過測量元件在不同電壓下的電流響應，繪制出電流（I）與電壓（V）之間的關系曲線，從而分析元件的性能和工作狀態。
IV曲線測試的基本原理：
?施加電壓?：在測試過程中，通過外部電源或測試設備向被測元件施加一系列不同的電壓值（從負電壓到正電壓，或根據測試需求調整范圍）。
?測量電流?：在每一個電壓點下，測量通過元件的電流值。電流的大小取決于元件的電氣特性（如電阻、二極管的正向導通特性等）。
?繪制曲線?：將測得的電壓和電流值繪制成曲線，橫軸為電壓（V），縱軸為電流（I）。這條曲線稱為IV曲線。
?分析特性?：根據曲線的形狀和特征，可以分析元件的工作狀態、性能參數（如導通電壓、飽和電流、反向擊穿電壓等）以及是否存在缺陷。
常見元件的IV曲線特征：
?二極管?：正向電壓下，電流隨電壓增加而迅速上升；反向電壓下，電流很小，直到達到擊穿電壓。
三極管：設計電路中常常會關注的參數有電流放大系數β、極間反向電流ICBO、ICEO、集電極z大允許電流ICM、反向擊穿電壓VEBO、VCBO、VCEO以及三極管的輸入輸出特性曲線等參數。
?太陽能電池?：在光照條件下，IV曲線會顯示出短路電流（Isc）和開路電壓（Voc），并可以通過曲線計算z大功率點（MPP）。
?電阻?：IV曲線是一條直線，斜率表示電阻值。
測試設備：
IV曲線測試通常使用以下設備：
?源測量單元（SMU）?：又名數字源表，可以同時施加電壓和測量電流。
?萬用表?：用于簡單的電壓和電流測量。
?專用測試儀?：半導體特性曲線示蹤儀等

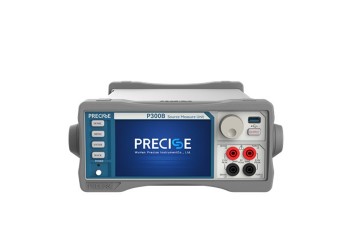

其中普賽斯數字源表集合電壓源、電流源、電壓表、電流表、電子負載的功能于一身，摒棄了多臺儀器連接耗時、占用空間大、操作不方便等弊端。普賽斯儀表作為國內蕞早生產數字源表的廠家，自主研發生產的數字源表性價比高、操作方便，廠家服務更及時，可廣泛用于分立半導體器件、能量與效率特性測試、傳感器特性測試、有機材料、納米材料等測量。支持四象限工作，可作為源或負載，雙極性電流源表微弱電流IV曲線測試認準普賽斯儀表咨詢
