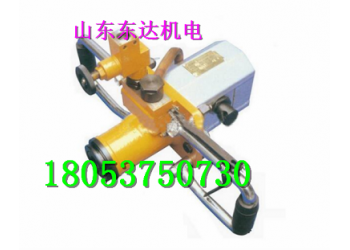

ZRS25-80/450

手持式乳化液鉆機

產品型號的含義為

ZRS-/

主參數:額定轉矩(N.m)/額定轉速(r/min)

最大工作壓力

手持式

乳化液

礦用回轉鉆機

用途：ZRS25-80/450型手持式乳化液鉆機是我公司設計與制造的新型鉆機，是目前用于煤礦巖石鉆進的先進工具。適用于煤層或中等硬度的巖石中鉆水平孔或斜孔。特別適用于礦山巷道工作面超前瓦斯抽放；工作面放煤頂；工作面過斷層；工作面探水、探瓦斯；工作面注水滅火以其多種材料上鉆孔等輔助作業。

結構與工作原理

1.結構

本鉆機由非圓齒輪乳化液馬達、手把部件及控制閥組成

2.工作原理

乳化液馬達包括六角非圓內齒圈、四角非圓太陽輪和十個行星齒輪，相鄰兩個行星齒輪和內齒圈、太陽輪和上下配流盤構成馬達的一個工作腔；各個工作腔之間為非接觸式密封結構，配流盤上的配流孔控制各個工作腔中乳化液的進出。在進出液的差壓作用下，各個工作腔在進液和排液之間連續反復地切換，太陽輪發生連續轉動，通過聯軸器牽引主軸同步轉動，實現扭矩輸出。通過調節進出液流量的大小，可以控制馬達在不同的轉速下工作。

產品優點：特點

①.體積小,重量輕,轉矩大，結構合理,操作方便。

②.采用FRM-50Ⅰ型非圓齒輪乳化液馬達。該馬達是以高科技非圓齒輪制造工藝技術為核心，采用優質不銹鋼與合金鋼制造。

③鉆機適宜采用煤礦采煤工作面的液壓支架乳化液泵站作為動力源，不需要增加輔助設備，實現工作面的動力單一化。
