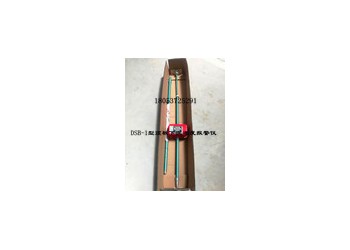

DSB-1型頂板下沉速度報警儀安裝及維護簡單，操作方便

DSB-1型頂板下沉速度報警儀主要用于煤礦井下頂板動態觀測，用于測量巖層位移變化情況，測量頂?shù)装逡平俊⒁平俣冗M(jìn)行采場來壓預測，檢測支撐壓力高峰位值等，是采場礦壓觀測的基本工具。其特點：數字顯示、分辨率高、精度高，克服了表針式的讀數誤差；抗震動、耐沖擊；安裝及維護簡單，操作方便，18053725291顯示直觀和使用壽命長等優點。

一、 技術指標

1最大直線位移量240mm；

2預置超限速度范圍0.299×10mm/min；

3預置超限次數1-9 min/次；

4分辨率0.1 mm；

5適應范圍1-4m；

6防爆類型：iblEx。

7電源：三節二號電池組

8讀數形式：LED數字光控顯示

9使用環境：煤礦井下溫度0-40°C，相對濕度95%RH

10重量：12Kg

1、測定采場頂板下沉速度累計下沉量，與測壓工作同時進行觀測，可以繪制反應頂板特性的P－△L曲線見（圖一）。

2.測定采場堅硬頂板斷裂情況見（圖二），Ⅰ、Ⅱ、Ⅲ臺儀器測定頂板下沉速度。Ⅰ、Ⅱ、Ⅲ臺儀器置于采場下部巷道內，出現下列情況堅硬頂板斷裂：Ⅰ號儀器下沉速度先快突慢，Ⅱ號儀器下沉速度先慢突快，Ⅲ號儀器下沉速度先慢突快。

頂?shù)装逑鲁了俣扔^測

顯示當前位移量通過礦燈光照喚醒工作。綠燈亮?xí)r，超上限報警，黃燈亮?xí)r，超下限報警，紅燈和綠燈同時亮?xí)r，超上升速度報警，紅燈和黃燈亮?xí)r，超下降速度報警。

觀測頂?shù)装逡平俣葧r，每隔6小時、3小時、2小時、30分鐘讀一次數，數據記錄記入表內。根據測得的移近量，算出移近速度。測定無工序和割煤、移架工序影響時，把測點設在距煤壁不同距離的架間空隙處。測定工序?qū)數装逡平坑绊懛秶鷷r，觀測是自距割煤或移架地點30米處開始，至割煤或移架過測點30米頂板穩定后結束。觀測時，要將割煤或移架的進度每隔1～2米或1～2架的位置和時間同時記入表3。

使用方式

1、 接長桿的使用方法：有兩種接長桿，在使用高度不夠時，可選擇使用上接長桿或下接長桿。下井前應將報警儀連接及活動部分涂少量潤滑油；

2、 請勿旋卸活動桿及支撐管，以防活動桿彈出；

3、 使用時應使活動桿伸出2/3以上，防止活動桿壓死而損壞內部組件；

4、 儀器應避免劇烈沖擊；

5、 長期不用時應放置于通風處保存；

五、電器操作

1． 顯示當前壓力：用礦燈照射或按鍵按指示窗口即顯示壓力（單位：MPa），顯示窗顯示當前的壓力（單位：MPa），4秒后自動關斷電源。

顯示電池電壓：用礦燈照射指示窗口，顯示器在顯示完壓力后，依次顯示F01、2、 …當顯示2時立即松開按鍵，顯示“ C2”后，顯示“X.XX”即為電池電壓，

1． 當電池電壓低于“3.10”伏時,(屏幕顯示“ PL”)表示電池電量已不足，此時顯示亮度變暗，顯示不穩定，測量精度降低，應立即更換電池。
