BQH12礦用本安型編碼器 旋轉編碼器

放大字體  縮小字體 發布日期:2019-09-04 11:09:14  瀏覽次數:215
核心提示:BQH12礦用本安型編碼器結構特征與工作原理  a、編碼器外殼是由鋅合金或銅合金加工而成。殼體一側輸出一個傳動軸,與電機的輸出軸或其他有關旋轉機構相聯后固定法蘭。編碼器安裝重心點吻合,無

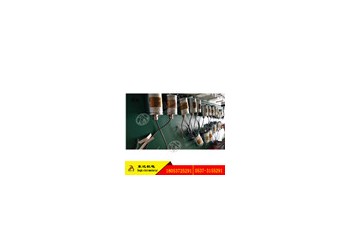

BQH12礦用本安型編碼器 旋轉編碼器

BQH12礦用本安型編碼器 旋轉編碼器

在煤礦自動化系統中離不開速度閉環控制。特別是在礦井絞車、人物兩用的皮帶式輸送機、猴車等設備對速度反饋要求高的設備上,采用速度閉環控制,以增強系統運行的可靠性。為此,BQH12礦用本安型編碼器(以下簡稱編碼器),在閉環控制或速度保護裝置中,是必不可少的。本編碼器既可與礦井絞車、人物兩用的皮帶式輸送機、猴車等設備電控裝置配套使用,也可以單獨使用,作為絞車、猴車和皮帶式輸送機等設備的測速和保護裝置。

BQH12礦用本安型編碼器結構特征與工作原理
  a、編碼器外殼是由鋅合金或銅合金加工而成。殼體一側輸出一個傳動軸,與電機的輸出軸或其他有關旋轉機構相聯后固定法蘭。編碼器安裝重心點吻合,無裂痕,線纜完整,接口端點整齊。

b、殼體另一測設有一個接線嘴,用作外接連線用。

c、工作原理:光電編碼器是由光柵盤和光電檢測裝置組成。光柵盤是在一定直徑的圓板上等分地開通若干個長方形孔。由于光電碼盤與電動機同軸,電動機旋轉時,光柵盤與電動機同速旋轉,經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號,通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。

BQH12礦用本安型編碼器安裝、使用、維護注意事項

a、本產品使用于經本安檢驗合格的電路中;

b、使用時其電壓和電流不超過銘牌上電壓、電流值;

c、注意電源極性等,不能錯誤連線,以免引起破裂和燒損;

d、高壓線和動力線并行連線時,會因感應而發生誤動作或破損,所以請分開連線;

e、編碼器是由緊密部件構成的,因此使用時要非常小心,不能跌落,以免損傷功能;

f、固定本體、進行導線連線時,請注意導線的拉伸力度不要超過29.4N;

g、請勿在軸上施加過大的負荷,以免引起產品破損,如遇鏈條、傳送帶及齒輪連接時,先通過其它軸承過橋借力,再用連軸器與編碼器裝配結合;

h、如果安裝誤差大(偏心、偏角),就會有過大的負載加載編碼器軸上,從而造成損壞或者縮短其使用期限;

i、當連軸器插入軸時,請不要用錘子敲擊等增加撞擊力。

聯系人:劉亦琳

手機號:18053725291

座機:0537-3155291

山東東達機電有限責任公司
