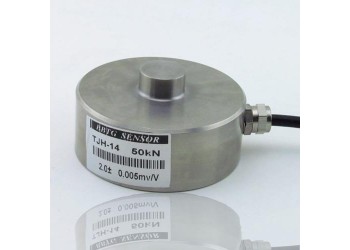

■ TJH-14 膜合式扭環式傳感器
|
|
|
|
采用不銹鋼材質，抗偏載能力強，雙重密封，適用于各種惡劣環境下力值的檢測。
|
||
|
|
量程 Range 3，5，10，20，30，50，100，200，300(kN)
扭環式稱重傳感器技術參數 Technical Parameter
|
額定載荷 Rated Load |
3~300(kN) |
|
綜合精度 Comprehensive Precision |
0.03(線性+滯后+重復性) |
|
靈敏度 Sensitivity |
2.0 mV/V |
|
蠕變 Creep |
±0.03%F·S/30min |
|
零點輸出 Zero Output |
±1 %F·S |
|
零點溫度影響 Temperature Effect On Zero |
±0.03%F·S/10℃ |
|
輸出溫度影響 Temperature Effect On Output |
±0.03%F·S/10℃ |
|
工作溫度 Operating Temperature Range |
-20℃～+65℃ |
|
輸入阻抗 Input Resistance |
380±10Ω 或 750±15Ω |
|
輸出阻抗 Output Resistance |
350±3 Ω 或 700±5 Ω |
|
絕緣電阻 Insulation Resistance |
>5000 MΩ |
|
安全過載 Safe Load Limit |
150% F·S |
|
供橋電壓 Bridge Voltage |
建議 10VDC |
|
材質 Material |
不銹鋼 Stainless Steel |
|
傳感器接線方式 Load Cell Mode of Connection |
輸入+ ：紅 Input + ：Red 輸入- ：黑 Input - ：Black 輸出+ ：綠 Output + ：Green 輸出- ：白 Output - ：White |
