公司基本資料信息
|
|||||||||||||||||||||||

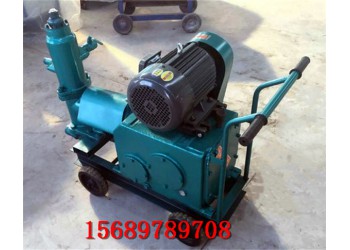

一、型號： HJB-3/h（WSB-3/h）單缸活塞式注漿泵
HJB-6/h（WSB-6/h）雙杠活塞式注漿泵
二、關鍵字：?jiǎn)胃谆钊阶{泵、雙杠活塞式注漿泵、電動注漿泵、電動活塞式注漿泵。
銷售負責人電話：李毅：15689789708（微信） QQ:412133077
三、用途：活塞式注漿泵為高效能水泥注漿泵，像水泥漿，砂漿，黃泥漿，水玻璃，油都是可以輸送的，廣泛應用于公路，橋梁、市政建筑、隧道、港口、堤壩、地鐵、地下工程、山體邊坡，大壩，軟巖加固及建筑制品的壓力灌漿、輸送灰漿及噴涂作業而且效果突出。
四、工作原理：注漿泵由傳動機構和泵體兩部分組成，裝于底座上，由三角皮帶及一對齒輪將電動機回轉運動傳送至曲軸，再通過連桿、十字頭使活塞產生往復運動，齒輪箱為封閉式，采用飛濺潤滑方式潤滑各運動部分。
注漿由吸入閥經泵缸壓送至空氣室排出，在空氣室上裝有泄?jié){閥及壓力安全裝置，注漿泵采用了電器自動控制安全裝置。當空氣室壓力超過額定工作壓力時，通過控制回路切斷注電路電流，使電機自動停止運轉。
五、技術參數：
|
序號 |
項目 |
HJB-3/h |
HJB-6/h |
|
1 |
灰漿輸送量（m3/h） |
3 |
6 |
|
2 |
工作壓力（MPa） |
1.5-3 |
4-6 |
|
3 |
電動機功率（KW） |
4 |
5.5 |
|
4 |
電動機轉速（r/min） |
1440 |
1440 |
|
5 |
柱塞缸數 |
1 |
2 |
|
6 |
排漿口膠管內徑 |
32 |
32 |
|
7 |
進漿口膠管內徑 |
64（2.5″） |
64（2.5″） |
|
8 |
外形尺寸（長×寬×高）(mm) |
1033×474×890 |
1952×480×940 |
|
9 |
重量(Kg) |
250 |
320 |
注漿泵的電器設備
|
名稱 |
型號 |
規格 |
數量 |
備注 |
|
電動機 |
Y112M-4 |
4KW、380V、1440 r/min |
1 |
HJB-3/h |
|
Y132S-4 |
5.5KW、380V、1440 r/min |
1 |
HJB-6/h |
|
|
配電箱 |
UKX-1 |
/ |
1 |
HJB-3/h HJB-6/h |
漿泵潤滑
注漿泵傳動機構部分零件的潤滑，依靠齒輪箱內灌注的潤滑油飛濺潤滑，齒輪箱內應經常保持潤滑油至油窗位面，開車前應先檢查油位，經常加油以保證充分的潤滑，一般情況下加柴機油。
山東綠翼機電有限公司
聯系人:李經理
手機（微信）:15689789708
QQ:412133077
