公司基本資料信息
|
|||||||||||||||||||||||

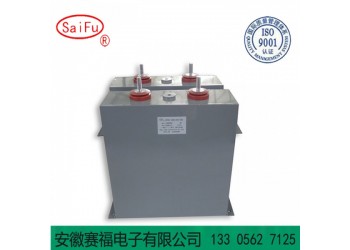

l 儲能脈沖直流濾波電容器
Energy storage，Pulsed，DC-linkFilterCapacitor
n 外形圖Outline Drawing
|
n 特點 2 高比能密度，電容器儲能強
2 等效串聯電阻小，能承受較大的紋波電流和大峰值電流沖擊
2 自感低，dv/dt大，頻率特性好
2 有自愈性 2 壽命好，lifetime≥10萬小時 2 高真空注油，散熱性好，電容器性能穩定好.
2 大容量 2 高導熱系數 n 應用場合 2 用于軌道交通牽引或船舶驅動變流器。 2 用于各類大功率工業逆變器，如高壓變頻傳動裝置。 2 用于電網諧波治理、SVG設備。 |
. |
n 技術參數Technical Specification
|
額定容量Rated Capacitance C (μF) |
350μF |
|
額定電壓 Rated DC Voltage Un (V) |
3000VDC |
|
電流Max rms Current Imax (A) |
120A |
|
電容量偏差Capacitance Tolerance（J）： |
±5% |
|
自感量Self Inductance Rs (nH) |
≤50 |
|
體積Size( mm) |
320*160*230 |
|
浸漬劑Impregnating agents |
油oil |
|
執行標準Implementation of standards |
IEC61071、IEC61881、JB/T8168 |
注：表中以外的規格和尺寸，可以商談。
規格展示
一.概述：
“賽福牌” 金屬化薄膜脈沖脈沖（儲能）電容器能夠在較長時間內充電，而在短時間內放電，從而形成一個較大的脈沖功率。
脈沖功率的獲取是靠已充電的脈沖電容器組，通過主電抗器短時振蕩放電獲得的，而脈沖電容器組是在試驗前由功率不大的充電裝置，
用較長的時間充電，振蕩放電為數十毫秒，從而上升了試驗功率與電源功率之比，上升了經濟效率。
主要特點：
·功耗低，適宜于功率大、電流大、耐壓高、高浪涌應用；
·具有良好的容量和體積性能比；
·隨溫度變化小，使用壽命增加；
·反峰電壓可達80%；
·高儲能,耐高脈沖電流能力；
·自恢復特性好，性能穩定；
·低電感,低ESR；
·外殼材料為不銹鋼或冷軋板、安裝方便 。
主要產品參數：
·容量范圍：C=100μF～6000μF；
·容量偏差：一般±5%，根據要求可以小；
·額定電壓：Un=1KV～5KV；
·等效串聯電阻：ESR≤5mΩ
·反峰電壓可達80%上；
·充放電次數：可達2，000，000次；
·損耗角正切：tgδ≤0.002（100Hz）；
·使用環境溫度寬：-40℃～+75℃；
·使用地點：許多地點；
·使用標準：T8168 或客戶要求。
主要產品規格：
|
產品型號 |
電壓（KV） |
容量（μF） |
|
MFO(D)1K001007 |
1.0 |
1000 |
|
MFO(D)1K002007 |
1.0 |
2000 |
|
MFO(D)1K005007 |
1.0 |
5000 |
|
MFO(D)1K205006 |
1.2 |
500 |
|
MFO(D)1K201007 |
1.2 |
1000 |
|
MFO(D)1K202007 |
1.2 |
2000 |
|
MFO(D)1K505006 |
1.5 |
500 |
|
MFO(D)1K501007 |
1.5 |
1000 |
|
MFO(D)1K501507 |
1.5 |
1500 |
|
MFO(D)1K602006 |
1.6 |
200 |
|
MFO(D)1K605006 |
1.6 |
500 |
|
MFO(D)1K601007 |
1.6 |
1000 |
|
MFO(D)1K601507 |
1.6 |
1500 |
|
MFO(D)2K002006 |
2.0 |
200 |
|
MFO(D)2K005006 |
2.0 |
500 |
|
MFO(D)2K001007 |
2.0 |
1000 |
|
MFO(D)2K205006 |
2.2 |
500 |
|
MFO(D)2K201007 |
2.2 |
1000 |
|
MFO(D)2K502006 |
2.5 |
200 |
|
MFO(D)2K505006 |
2.5 |
500 |
|
MFO(D)3K002006 |
3.0 |
200 |
|
MFO(D)3K005006 |
3.0 |
500 |
|
MFO(D)4K002006 |
4.0 |
200 |
|
MFO(D)4K005006 |
4.0 |
500 |
|
MFO(D)4K502006 |
4.5 |
200 |
|
MFO(D)4K505006 |
4.5 |
500 |
|
MFO(D)5K002006 |
5.0 |
200 |
|
MFO(D)5K005006 |
5.0 |
500 |
|
以上數據僅供參考，根據用戶要求，我們可以設計、制造其它規格要求的脈沖電容器。 |
||
產品工藝圖
公司設備
產品認證
公司榮譽
聯系人:殷麗滿 手機:133 0562 7125 (微信同號)
郵箱；937185294@.com :937185294
地址:安徽省 銅陵市 獅子山區棲鳳路1771號
