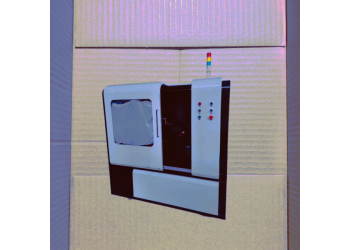

BDJC-50kV耐電壓強度擊穿試驗儀方法原理采用圓柱形試樣進行耐壓強度的測定。在試驗機上施加壓力，通過試樣破壞時的載荷與試樣的橫截面積計算耐壓強度。耐壓強度是計算試樣破壞時z初的載荷強度。
升壓速率：0.1KV/s-5kv/s 可調
取樣后，將底部炭塊、側部炭塊、預焙陽極的試樣加工為直徑50.0mm±0.4mm，高度為50mm±0.4mm，兩個面的平行度為±0.05mm的圓柱體。
電源：220v±10%的單相交流電壓和50Hz±1%的頻率
控制方式：無線藍牙控制
試驗電壓連續可調： 0--50KV。
電器容量：3KVA
電壓試驗精度：≦1%
高壓分級：0—50KV，（全程可調）
耐壓式樣：固體；液體。
游標卡尺：測量范圍0mm~2mm，精度0.02mm。試驗機：精度1級。烘箱：溫度可控制在110℃±5℃。取樣及樣品制備。
在直流試驗時，計算機也要選擇直流狀態，否則測的結果是不正確的。簡單的說， 交流電壓與直流電壓有 2 倍的關系。
升壓部件：由調壓器和高壓變壓器組成的升壓部分。
輸出電壓： 交流 0--50KV ; 直流 0—50kv
直流試驗：1、勻速升壓  2、梯度升壓 3、耐壓試驗
輸入電壓： 交流 220 V

安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.05S內切斷電源。
操作步驟： 試驗前的準備：打開試驗機右側的總電源開關,預熱 15 分鐘。 打開計算機進入 Windows 系統。雙擊本儀器軟件的快捷圖標打開試驗登錄界面 輸入登錄密碼即可進入試驗界面。
擊穿判斷方式：高電壓判斷、漏電流判斷。
測量將試樣放在試驗機工作面中心處，以每秒0.5N/mm2的速度，連續、無沖擊性地施加荷重，直至試樣破壞為止，記錄試樣破壞時的載荷。
通訊方式：采用全國Z間端技術無線藍牙控制，支持 232/USB/亞太區域網絡端口
BDJC-50kV耐電壓強度擊穿試驗儀          交流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗
電流電壓穩定度：外界電壓波動10% （可選配我司配到電壓保護器 額定波動電壓30%）
檢測方式：自動巡航檢測
電壓擊穿試驗“軟件使用說明”：使用前確認數據線已經連接上下位機電源已經打開 第一步：登錄 點擊“桌面”圖標，選擇程序組“圖標”，執行電壓擊穿控制系統。如下圖(圖 1) (圖 1) 使用說明 用 戶 名：輸入用戶名，管理員用戶必須是 admin 用戶密碼：輸入用戶密碼 登 錄：點擊“登錄”，系統對用戶進行驗證通過后進入主界面。
計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根 據采集的信息控制設備運行并處理試驗結果。
試驗方式：
試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф 25mm×25mm 兩個；Ф75mm×25mm 一個。（訂做除外）
交直流試驗的切換本儀器高壓輸出為交流電壓。
底部炭塊、側部炭塊、預焙陽極、陰極糊分別按GB/T26297.1、GB/T26297.2、GB/T26297.3、GB/T26297.4的規定或者雙方協商進行取樣。
支持軟件共享不同電腦藍牙異地操作要求。
（備注：滿足標準要求并可以根據用戶需求設定不同的升壓速率）
整機組成：
直流的獲得方式為在原回路中串入高壓硅堆，使測 試回路為脈動的直流電壓。實現的過程為，硅堆已經在高壓變壓器的高壓絕緣塔 中，平時用一個短路桿把高壓硅堆短接。
前面板直流交流選擇按鈕。該按鈕的狀態不能改變設備輸出的電壓性質。按下該 按鈕，設備僅僅是把直流報警電路接入。指示用戶，當打開箱門時，您需要對高 壓均壓球放電。轉動放電桿，使放電桿的端部銅球接觸高壓均壓球。建議用戶每 次放電銅球接觸高壓均壓球時間大于五秒。 3）試驗的交直流電壓切換，主要 取決于高壓絕緣塔中的短 路桿是否取出。當取出短路桿 時，高壓均壓球上的電壓為 直流電壓，插入短路桿時，高 壓均壓球上的電壓為交流 電壓。短路桿的取出、插入參看左側的示意圖。
升壓裝置：采用先進的無觸點原件勻速升壓淘汰前款機械調壓
F——試樣破壞時的載荷，單位為牛頓（N）；A——試樣初始截面積，單位為平方毫米（mm2）。檢測報告應包含下列內容：本部分編號；
需要直流試驗時，取出短路桿，使高壓 硅堆接入測試電路中，這時回路的電壓為脈動的直流電壓。
對于陰極糊試樣，取樣后按照YS/T63.1焙燒，再進行耐壓試驗。將試樣置于烘箱中，于110℃±5℃下干燥至少2h，取出冷卻，備用。
帶有方便拆裝的油浴槽（可根據客戶需要，也可不要油浴槽）
試驗介質：空氣，
所有辨認測試樣品所必需的詳細資料；試樣的尺寸和個數；測定的日期；檢驗的結果，如有多個結果，標明每單個結果及平均值，所有結果保留到小數點后一位；測試過程中出現的異常現象。
支持人機分離異地操作 開闖國內控制機器新篇章   （無線藍牙控制 ）
機箱材質：整體噴塑
儀器配備先進的故障報警系統 避免用戶操作故障儀器發生危險。（上位機報警和下位機報警、和零電壓報警。）
使用條件：環境溫度：（23±2）℃    環境濕度：（50±5）%\
耐壓時間：0-7H保持相對電壓 （軟件設定）
可選擇出具GJ一級計量單位校準證書或出具客戶指定計量單位的證書
結果計算根據式（1）計算試樣的耐壓強度（δdB）：…………（1）；δdB——試樣的耐壓強度，單位為兆帕（MPa）；
檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信 號傳給計算機。
外形尺寸：1000*1360*600mm
重量：120kg
動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。
步驟試樣尺寸的測定，用游標卡尺沿試樣的軸向測量直徑4次，取其算術平均值，計算試樣初始截面積。

電流可采集到mA級 并且實現實時采集。

高溫電壓擊穿試驗儀

性能

1. ?高壓輸出與調節精度?

?輸出范圍?：覆蓋20kV至200kV，支持交/直流雙模式輸出，可滿足不同絕緣材料的測試需求。

?調節精度?：采用智能調壓模塊和分頻脈沖寬度調制技術，電壓調節精度達0.5%，擊穿電壓判定精度≤0.8%。

2. ?升壓速率控制?

?速率范圍?：支持10-5000V/s無極調速，通過伺服電機驅動碳刷和閉環控制實現高精度線性升壓。

?調速機制?：基于FPGA的SPWM電子升壓技術，避免材料在高壓脈沖下的誤擊穿現象。

3. ?高溫環境適應性?

?溫度范圍?：可在室溫至350℃高溫環境中穩定運行，部分設備支持高溫油介質測試。

?熱穩定性?：采用真空浸漬工藝的高壓線圈和溫度補償設計，確保高溫下電壓輸出穩定性。

4. ?安全保護與檢測機制?

?保護方式?：集成反時限TVS保護、漏電流監測（1-30mA可調）及雙系統互鎖機制，保障測試安全。

?電流監測?：低通濾波技術實時捕捉擊穿瞬間的微電流畸變，結合諧波特征辨識材料晶格缺陷。

5. ?數據采集與分析能力?

?采集技術?：多級循環采集算法與同步漏電流諧波分析，支持擊穿曲線動態繪制和區域放大分析。

?軟件功能?：具備自動存儲試驗條件、自定義報告格式及數據導出至Excel/Word等擴展功能。

6. ?設備兼容性?

?材料類型?：適配交聯聚乙烯、高溫陶瓷基復合材料、納米摻雜聚合物等百余種絕緣介質。

?測試模式?：支持擊穿試驗、耐壓試驗、階梯試驗等多種模式。



電壓擊穿試驗儀注意事項：

本儀器試驗過程中如空氣相對濕度大于70%，兩電極間空氣放電的距離會增加很多，所以試驗中請與儀器保持1.2米的距離。

本儀器之控制計算機專為電壓擊穿試驗機設計，請勿隨意添加和刪除程序或移作它用。

本公司保留對設備改進的權利，并不另行通知用戶

注：   其它未盡事宜請，我們將竭誠為您服務

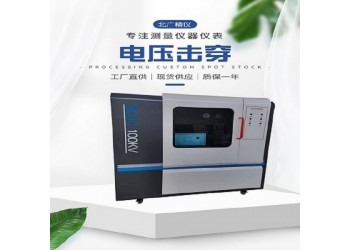

電壓擊穿試驗儀技術指標：

01、輸入電壓： 交流 220 V

02、輸出電壓： 交流 0--100 KV ;

直流 0—100 KV

03、電器容量： 10KVA

04、高壓分級： 0-100KV

05、升壓速率：0.01-5.0kv

（備注：滿足標準要求并可以根據用戶需求設定不同的升壓速率）

06、試驗方式：

直流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗

交流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗

07、試驗介質：空氣，試驗油

08、安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.05S內切斷電源。

09、儀器配備*故障報警系統 避免用戶操作故障儀器發生危險。（上位機報警和下位機報警）

電壓擊穿試驗儀、介電強度試驗儀（耐壓測試儀）在使用過程中的注意事項：

在使用電壓擊穿試驗儀/介電強度試驗儀（耐壓測試儀）進行硫化橡膠或其他絕緣材料的擊穿強度測試時，需嚴格遵守安全規范并確保測試結果的準確性。以下是關鍵注意事項的詳細說明：

一、安全防護措施

1. 高壓危險防護

  操作人員必須接受高壓設備安全培訓，熟悉設備緊急停機按鈕和斷電流程。

  測試區域設置警示標識（如“高壓危險”），禁止無關人員靠近。

  設備必須可靠接地（接地電阻≤4Ω），避免漏電或靜電積累。

2. 防護裝置

 確保試驗儀配備安全聯鎖裝置（如防護罩未閉合時自動斷電）。

 使用絕緣操作工具（如高壓絕緣手套、絕緣墊）輔助操作。

3. 個人防護裝備（PPE）

  穿戴絕緣手套、護目鏡及避免電弧或擊穿飛濺物傷害。

二、設備設置與校準

1. 電壓參數設置

  升壓速率：根據標準（如ASTM D149）選擇合適速率（通常為500 V/s或100 V/s）。

  初始電壓：從0開始逐步升壓，避免瞬間高壓沖擊樣品。

2. 電極選擇與安裝

  使用標準電極（如球形電極或圓柱形電極，符合IEC 60243要求）。

  確保電極表面平整、清潔，無氧化或污漬（可用酒精擦拭）。

3. 校準與驗證

  定期校準設備（電壓表、電流表精度需符合標準要求）。

  使用已知擊穿電壓的標準樣品驗證設備準確性。

三、樣品處理與測試條件

1. 樣品制備

  樣品厚度均勻（通常1-3 mm），無氣泡、雜質或機械損傷。

  表面清潔干燥（避免手汗、灰塵或油脂污染）。

2. 環境控制

  溫度：23±2℃，濕度：50±5% RH（參考標準要求）。

  避免電磁干擾（遠離大功率設備或高頻信號源）。

3. 樣品固定與接觸

  確保樣品與電極緊密接觸，避免空氣間隙導致局部放電。

  對軟質橡膠樣品可施加輕微壓力（如1 N）保證貼合。

四、測試過程操作規范

1. 逐步升壓

  緩慢升高電壓，避免電壓突變導致誤判擊穿點。

  實時監測電流（擊穿瞬間電流驟升）。

2. 擊穿判定

  擊穿標準：電流超過設定閾值（如5 mA）或樣品發生碳化、穿孔。

  同一樣品不同位置至少測試3次，取平均值（剔除異常值）。

3. 數據記錄

  記錄擊穿電壓、樣品厚度、環境條件及擊穿形態（如沿面放電或貫穿擊穿）。

五、測試后處理與維護

1. 殘余電荷釋放

2. 功能設計差異

對比項    介電強度測試儀              擊穿電壓試驗儀

輸出結果   自動計算介電強度（擊穿電壓/厚度） 通常直接顯示擊穿電壓值

厚度要求   需精確測量樣品厚度（影響結果）   厚度非必需參數（僅記錄原始數據）

應用場景   絕緣材料性能對比（如薄膜、橡膠）  高壓設備安全測試（如電纜、套管）

附加功能   可能集成介電常數測試模塊       側重過流保護、電弧檢測

3. 實際使用中的重疊

儀器硬件：兩者通常采用相同的高壓發生器、電極系統和安全防護設計。

測試原理：均通過逐步升壓直至樣品擊穿，差異主要在數據處理方式（是否除以厚度）。

行業習慣：

電力行業多稱“擊穿電壓試驗儀”（如變壓器油測試）。

材料研發領域多稱“介電強度測試儀”（如塑料、橡膠）。

4. 選擇建議

若需材料本征性能：選擇介電強度測試儀 結果與厚度無關，便于橫向對比）。

若需安全閾值驗證：選擇擊穿電壓試驗儀（直接獲得實際耐受電壓）。

注：部分現代儀器可同時輸出兩種數據（如北廣精儀儀器設備有限公司的BDJC系列系列），需通過軟件設置切換模式。
