WQ 潛 水 排 污 泵
1、概 述
1.1 根據客戶的設計要求，提供的潛水排污泵，符合工況的設計要求。
1.2 提供的潛水排污泵能夠滿足有關設計、制造、安裝和驗收的標準。
2、技術規格
根據要求：提供相應的潛水排污泵
|
型 號
技術參數
|
250WQ860-10.5-37
|
250WQ865-7-30
|
65WQ50-10-3
|
|
設計流量 m3/h
|
860
|
865
|
50
|
|
揚 程 m
|
10.5
|
7
|
10
|
|
轉 速 r/min
|
1470
|
980
|
2900
|
|
泵 效 率 %
|
75
|
75
|
54
|
|
功 率 kw
|
37
|
30
|
3
|
|
出水口徑 Φmm
|
250
|
250
|
65
|
|
自動耦合型號
|
250
|
250
|
65
|
|
通過顆粒 Φmm
|
100
|
100
|
25
|
|
池 深 m
|
10.25
|
4.9
|
3.9
|
|
安裝
|
進水泵房
|
提升泵房
|
污泥泵房
|
|
數 量 套
|
3
|
3
|
2
|
3、使用范圍、條件
3.1 自來水廠用水泵；
3.2 污水處理廠提升泵站，雨水泵站用水泵；
3.3 介質溫度：5-30℃，介質PH介于6-9之間；
3.4 介質密度不大于1.2×103kg/m3。
3.5 環境溫度：-15.5-42℃
3.6 自耦式安裝方式
4、技術特點
4.1 潛水排污泵能抽送含有碎布、短纖維材料、砂水混合物及一般廢物和其它一些未處理的污水，并能通過直徑不大于出口直徑100的固體顆料。
4.2 潛水排污泵能夠在規定的范圍內正常工作，無汽蝕發生，運行噪音小于70分貝，運行平衡，并具有穩定的壓頭流量特性，電動機具有足夠的額定功率，當泵在其特性曲線上一點運行時，電功率不超載。
4.3 潛水排污泵的所有承壓零件均作氣壓試驗，試驗壓力為其設計壓力的2倍，但不低于0.2Mpa，歷時5min而無泄漏現象。
4.4 潛水排污泵在組裝后，進行0.2Mpa氣壓試驗，歷時5min而無泄漏現象。
4.5 潛水排污泵噴涂環氧樹脂防腐漆，涂層厚度大于300μm，其表面光亮，無砂眼、裂痕等，過流部件采用噴涂環氧樹脂防腐漆。
4.6 潛水排污泵葉輪、轉子作動平衡試驗，平衡精度為G6.3級。
4.7 不銹鋼銘牌牢固地固定在每臺泵的明顯的地方，銘牌采用沖壓的數字
標志。
4.8 每臺泵的起吊耳置于上蓋的泵中心附近牢固。
5、結構特點
5.1 潛水排污泵由潛水電機與水泵直聯構成機電一體結構，為立式單級潛水排污泵，采用固定濕式安裝，結構緊湊使用方便。
5.2 潛水排污泵油室設有漏水保護報警功能，11kW及以上電機繞組增設超溫報警開關，30kW以上的還設有繞組防凝露裝置，所有保護功能均通過保護器進行保護。
5.3 潛水排污泵葉輪采用無堵塞設計，為大通道葉輪，整體鑄造，葉輪與軸之間采用內部防松鎖定裝置，葉輪能方便地從底部抽出。
5.4 11kw以上潛水排污泵配備密封環（耐磨環），能有效地葉輪與泵殼之間的密封，密封環或耐磨環的使用壽命大于15000小時，并能方便地更換。
5.5 電纜電線密封采用流化橡膠密封頭，能方便地進行更換并能有效地密封，電纜線采用YCW型防油橡套電纜，隨機電纜長度為10m，或根據用戶要求配置。
5.6 泵殼采用單蝸殼式，流向線條設計為漸變式，側向排水，底部吸水，無阻塞設計水力轉換效率好。
5.7 5.5kW以下潛水排污泵采用機構密封與骨架油封相結合的方式進行密封， 5.5kW以上潛水排污泵采用串聯式機械密封結構型式進行密封，分別處于油室內和泵殼內，水泵正常工作，油室具有足夠的空間容納膨脹的油量，并能方便地更換。
5.8 電動機采用鼠籠式感應潛水電動機，防護等級為IP68，濕式安裝潛水排污泵定子繞組采用F級絕緣，干式安裝潛水排污泵定子繞組采用H級絕緣，起動電流不大于額定電流的6倍，效率85~95%，滿負荷功率因素≥0.8。
6、主要材質
6.1 潛水排污泵機座、泵殼、葉輪等用鑄鐵鑄造，具有一定的耐腐蝕性，并能承受一定負荷的沖擊。
6.2 潛水排污泵電機軸采用不銹鋼制造，在結構設計上采取了除去應力集中的措施。
6.3 潛水排污泵的機械密封，根據抽送介質情況可分別采用碳化硅／碳化硅、碳化鎢/碳化鎢、碳化硅/碳化鎢材質，機械密封的設計使用壽命為25000小時以上。
6.4 潛水排污泵0.75KW-3KW的軸承采用國產軸承，4KW以上的泵采用NSK軸承，其累計設計運行壽命濕式安裝可在25000小時以上，干式安裝可在30000小時以上。
6.5 潛水排污泵的靜密封采用丁晴-70 O型圈。
6.6 潛水排污泵所有連接附件、螺栓等緊固件材質為不銹鋼。
6.7 潛水排污泵的導軌材質為不銹鋼。
6.8 潛水排污泵自耦底座材質為鑄鐵。
6.9 電控箱材質為碳鋼。
7、質保
每臺潛水排污泵在組裝完畢后，進行性能測試，機組的整體性能符合有關標準，測試內容包括：流量-揚程曲線，流量-功率曲線，流量-效率曲線，并將測試報告提供給用戶，潛水排污泵運行時間不小于8000小時，機組的設計使用壽命不小于8年。
8、安裝及調試
每臺固定濕式安裝潛水排污泵都采用自動耦合安裝系統進行安裝，導桿的設置能使水泵從泵井頂部平穩地導送到自耦底座上，水泵就位時能自動耦合，方便安裝、調試和維護保養。
9、運行控制
每臺潛水排污泵均引出動力電纜和控制保護信號電纜線，與控制設備相接可對泵進行過載、缺相、短路、泄漏、超溫、除濕（30kW以上有此功能）等保護和提供相應的信號指示，機組可運行。
監測裝置：電機定子溫度監測，在電機的三相定子繞組線圈上設有溫度傳感器，并配置熱保護開關（設置在140℃時動作），以便超溫時停機。
10、配套范圍
10.1 成套提供潛水排污泵，并配備自耦四件套、不銹鋼導軌及碳鋼電控箱。
|

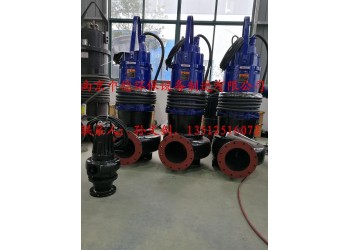

點擊圖片查看原圖
