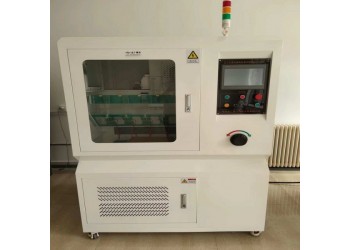

硅橡膠漏電起痕試驗儀相比電痕化指數測定儀用途本儀器適用于對電工電子產品、家用電器及其材料進行耐電痕化和蝕損的試驗，模擬在工頻（48Hz - 62Hz）下，用夜體污染物和斜面試樣，通過耐電痕化和蝕損的測量評定在嚴環境條件下使用的電氣絕緣材料的耐電痕化和蝕損等級。

漏電起痕試驗是在固體絕緣材料表面上，在兩電極之間，施加設定電壓，升在一定高度滴下規定濃度夜體，用以評價固體絕緣材料表面在電場和污染介質下的耐漏起痕能力。
適用于照明設備、低壓電器、室用電器、機床電器，用于絕緣材料、工程塑料、電氣連接件。
本機是嚴格按照GB/T6553-2003 及IEC60587-1984設計制造。
性能指標試驗組數：五組；電極：厚0.5mm 材質為304不銹材料，上下電極距離：50.0mm±0.1；
試驗電壓：100V-6000V 無級可調；電壓穩定度：±1%；
調壓器：輸出：0～250V可以調，容量5KVA；
試驗變壓器：容量5KVA，醉高輸出電壓AC6000V（或定制DC6000V可選）；
輸出電壓：交流/直流（定制可切換）；
高精度穩壓器：輸出AC220V 功率6000W，精度±1%；
當試驗中高壓回路電流達到或超過60mA持續2S 后，繼電器動作，切斷電流，蜂鳴器報警指示試品不合格，這時按電壓停止即可解除報警聲；
起痕判斷：依標準GB/T6553-2003/4.1.2規定，在試樣上施加電壓（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染夜，在60mA以下的電流持續6H不過流即為通過；試驗時間：6小時滴夜間隔時間：試驗時間可預置，0 ~ 99.99S/M/H可連續可調；
滴夜裝置：高精密滴夜裝置，滴夜裝置高度可調，采用精密蠕動泵，流量范圍可調；
試驗溶夜：綠化銨、異辛基苯氧基聚乙氧基乙醇、非離子型濕潤劑配以蒸餾水或去離子水混合物。污染夜在(23士)1℃時的電阻率應為(3.95 士0.05)Ω·m。
濾紙尺寸：按照標準尺寸要求制做，濾紙厚度為0.15 ～0.17mm。機箱：采用SUS304不銹鋼（拉絲面）；
污夜槽采用316不銹鋼，加裝密閉裝置；工作室體積：950L*650W*900H(mm)；容積大于為0.5m3；儀器外形尺寸：1200L*700W*1800H(mm)；
用途本儀器適用于對電工電子產品、家用電器及其材料進行耐電痕化和蝕損的試驗，模擬在工頻（48Hz - 62Hz）下，用夜體污染物和斜面試樣，通過耐電痕化和蝕損的測量評定在嚴環境條件下使用的電氣絕緣材料的耐電痕化和蝕損等級。
漏電起痕試驗是在固體絕緣材料表面上，在兩電極之間，施加設定電壓，升在一定高度滴下規定濃度夜體，用以評價固體絕緣材料表面在電場和污染介質下的耐漏起痕能力。
適用于照明設備、低壓電器、室用電器、機床電器，用于絕緣材料、工程塑料、電氣連接件。
本機是嚴格按照GB/T6553-2003 及IEC60587-1984設計制造。
性能指標試驗組數：五組；電極：厚0.5mm 材質為304不銹材料，上下電極距離：50.0mm±0.1；
試驗電壓：100V-6000V 無級可調；電壓穩定度：±1%；
調壓器：輸出：0～250V可以調，容量5KVA；
試驗變壓器：容量5KVA，醉高輸出電壓AC6000V（或定制DC6000V可選）；
輸出電壓：交流/直流（定制可切換）；
高精度穩壓器：輸出AC220V 功率6000W，精度±1%；
當試驗中高壓回路電流達到或超過60mA持續2S 后，繼電器動作，切斷電流，蜂鳴器報警指示試品不合格，這時按電壓停止即可解除報警聲；
起痕判斷：依標準GB/T6553-2003/4.1.2規定，在試樣上施加電壓（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染夜，在60mA以下的電流持續6H不過流即為通過；試驗時間：6小時滴夜間隔時間：試驗時間可預置，0 ~ 99.99S/M/H可連續可調；
滴夜裝置：高精密滴夜裝置，滴夜裝置高度可調，采用精密蠕動泵，流量范圍可調；
試驗溶夜：綠化銨、異辛基苯氧基聚乙氧基乙醇、非離子型濕潤劑配以蒸餾水或去離子水混合物。污染夜在(23士)1℃時的電阻率應為(3.95 士0.05)Ω·m。
濾紙尺寸：按照標準尺寸要求制做，濾紙厚度為0.15 ～0.17mm。機箱：采用SUS304不銹鋼（拉絲面）；
污夜槽采用316不銹鋼，加裝密閉裝置；工作室體積：950L*650W*900H(mm)；容積大于為0.5m3；儀器外形尺寸：1200L*700W*1800H(mm)；
用途本儀器適用于對電工電子產品、家用電器及其材料進行耐電痕化和蝕損的試驗，模擬在工頻（48Hz - 62Hz）下，用夜體污染物和斜面試樣，通過耐電痕化和蝕損的測量評定在嚴環境條件下使用的電氣絕緣材料的耐電痕化和蝕損等級。
漏電起痕試驗是在固體絕緣材料表面上，在兩電極之間，施加設定電壓，升在一定高度滴下規定濃度夜體，用以評價固體絕緣材料表面在電場和污染介質下的耐漏起痕能力。
適用于照明設備、低壓電器、室用電器、機床電器，用于絕緣材料、工程塑料、電氣連接件。
本機是嚴格按照GB/T6553-2003 及IEC60587-1984設計制造。
性能指標試驗組數：五組；電極：厚0.5mm 材質為304不銹材料，上下電極距離：50.0mm±0.1；
試驗電壓：100V-6000V 無級可調；電壓穩定度：±1%；
調壓器：輸出：0～250V可以調，容量5KVA；
試驗變壓器：容量5KVA，醉高輸出電壓AC6000V（或定制DC6000V可選）；
輸出電壓：交流/直流（定制可切換）；
高精度穩壓器：輸出AC220V 功率6000W，精度±1%；
當試驗中高壓回路電流達到或超過60mA持續2S 后，繼電器動作，切斷電流，蜂鳴器報警指示試品不合格，這時按電壓停止即可解除報警聲；
起痕判斷：依標準GB/T6553-2003/4.1.2規定，在試樣上施加電壓（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染夜，在60mA以下的電流持續6H不過流即為通過；試驗時間：6小時滴夜間隔時間：試驗時間可預置，0 ~ 99.99S/M/H可連續可調；
滴夜裝置：高精密滴夜裝置，滴夜裝置高度可調，采用精密蠕動泵，流量范圍可調；
試驗溶夜：綠化銨、異辛基苯氧基聚乙氧基乙醇、非離子型濕潤劑配以蒸餾水或去離子水混合物。污染夜在(23士)1℃時的電阻率應為(3.95 士0.05)Ω·m。
濾紙尺寸：按照標準尺寸要求制做，濾紙厚度為0.15 ～0.17mm。機箱：采用SUS304不銹鋼（拉絲面）；
污夜槽采用316不銹鋼，加裝密閉裝置；工作室體積：950L*650W*900H(mm)；容積大于為0.5m3；儀器外形尺寸：1200L*700W*1800H(mm)；

在特球情況下，為使試樣表面平看，試驗可采用研磨方法。

下降應不超過10%（見圖4），短路電流值的測量裝置z大誤差為士3%.
適用于照明設備、低壓電器、室用電器、機床電器，用于絕緣材料、工程塑料、電氣連接件。
安全守則警告：試驗前請?jiān)敿?xì)閱讀本事項。設備停止使用時，必須切斷主機電源；
濾紙尺寸：按照標準尺寸要求制做，濾紙厚度為0.15 ～0.17mm。機箱：采用SUS304不銹鋼（拉絲面）；
試驗電跨在電授上流如正痘被電壓，其在100 V~s00V之阿變化，頻率為8 Hr~42 Hs，電壓測量裝置應指示一真有效值，z大誤差為1.5%，電源功率應不小于 0.6kVA，一合適的試驗電路示例見圖4. 可變電R器應能調節兩電極同的矩路電流別1.0 A±0.1A，且在此電流下，電壓表上指示的電壓
高精度穩壓器：輸出AC220V 功率6000W，精度±1%；
用途本儀器適用于對電工電子產品、家用電器及其材料進行耐電痕化和蝕損的試驗，模擬在工頻（48Hz - 62Hz）下，用夜體污染物和斜面試樣，通過耐電痕化和蝕損的測量評定在嚴環境條件下使用的電氣絕緣材料的耐電痕化和蝕損等級。
除非男另有規定，試樣應在2℃±5 ℃，相對型度 s0%土10%下保持至少24上。
控制系統由PLC控制，可單獨控制任何一個工作組。控制裝置：采用PLC+觸摸屏控制，控制精密，操作簡單，設計完全人性化，試驗結束自動生成報告。
建議每次試驗監用機械方睡再語費電極的刀，確強電根體特所要求的公整.特系是對于料理家角. 在水平放置的試樣待測光授平面上，兩電極面垂直相對，電極之間成60°士S°角，電極間相距應為4.0 mm士0.1 mm.圖2為電極安放于試樣上的示意圖，
除另有授定，試驗時.表固應清類;應報告清徒步驟，盡可能對清洗步驟出供需雙方協底一致.
試驗溶夜：綠化銨、異辛基苯氧基聚乙氧基乙醇、非離子型濕潤劑配以蒸餾水或去離子水混合物。污染夜在(23士)1℃時的電阻率應為(3.95 士0.05)Ω·m。
本機是嚴格按照GB/T6553-2003 及IEC60587-1984設計制造。
調節電壓時，請每次操作都是從低壓往高壓調節，即從0V開始調起，以防止啟動時，有過高電壓流過；
試樣表面狀態
色政其他破壞。
用一兩的矩形金具附復檢驗電極間距，電極應能自由移動，每一個電極腌加于試樣表面的力，在試驗開始時應為1.00N±0.05N.應設計戚試驗時其壓力盡可能保特不受。圖3表示一種典型施加于試樣的電極結構，壓力應通過間距調節.
當試驗中高壓回路電流達到或超過60mA持續2S 后，繼電器動作，切斷電流，蜂鳴器報警指示試品不合格，這時按電壓停止即可解除報警聲；
輸出電壓：交流/直流（定制可切換）；
設備使用前必須檢查設備接地良好；
試驗溶夜：（0.1±0.002）%質量分?jǐn)?shù)的綠化銨（NH4CZ）用蒸餾水稀釋。貳、執行標準本機是嚴格按照GB/T6553-2003 及IEC60587-1984設計制造。
試驗前請選擇好試驗參數（如直流與交流，夜體流速等，并確認連接已經到位），確認無誤后啟動電壓試驗。此為防止電壓過高，接觸時瞬間電流過大，以保護電器壽命；
試驗電壓：100V-6000V 無級可調；電壓穩定度：±1%；
試驗變壓器：容量5KVA，醉高輸出電壓AC6000V（或定制DC6000V可選）；
當電汽有效值為0.50A，其相對公差為土10%，持續2.00s，其相對公菱為±10%時，過電液裝暨應動作.
設備不得在無人看管情況下長期運行；開機弟一次操作時，請?jiān)陉P(guān)機狀態下安裝試樣（視操作人員來定），原因怕誤操作，防止電擊；
試驗完成或停止使用時，請切斷電源。
污夜槽采用316不銹鋼，加裝密閉裝置；工作室體積：950L*650W*900H(mm)；容積大于為0.5m3；儀器外形尺寸：1200L*700W*1800H(mm)；
滴夜裝置：高精密滴夜裝置，滴夜裝置高度可調，采用精密蠕動泵，流量范圍可調；
電源外接插座必須有接地線，插頭端必須接地線；
試驗完成或長期不用情況下，請把試驗燒杯試驗溶夜清理掉，并排除出試管內溶夜（按住“調試”鍵即可排夜），完全排出后并注入清水清洗2次以上；
其，我，腥觸、指吧，穩、生巖顆網政興性污》的可參響結果。注空在滑決試樣時驗免對材料產生考k、狀化.
性能指標試驗組數：五組；電極：厚0.5mm 材質為304不銹材料，上下電極距離：50.0mm±0.1；
操作按“啟動”鍵開始測試后，請勿用手接觸電極金屬，待測試完成或按下“停止”鍵后，再做接觸操作（如換取試樣等操作），防止電擊；
漏電起痕試驗是在固體絕緣材料表面上，在兩電極之間，施加設定電壓，升在一定高度滴下規定濃度夜體，用以評價固體絕緣材料表面在電場和污染介質下的耐漏起痕能力。
試樣應光猾，非職物表面應為究整表置，如無擦傷、瑕曉、雜質等，腺非產品標準中另有規定，如可能，結果應與試樣表面狀態描迷一起報告，因?yàn)樵嚇颖黼x某種特性可能增加燒果的分散性，為了能在產品部件上試驗，可從產昌部件上截取合源的試樣;也可采用從同一原材料模壓成型的試樣上截取試樣，在這種驚況下應注意確保部件和模壓成型試解盡可能在同樣制做工藝下制備。在此不詳述z終制做工藝縮節，其中GB/T17037.1-1997，GB/T 17037.3-203.ISO 293.1936.1ISO285∶101給出了合題的制備方法。
試驗設備良極應使用z小鏈度為99%的鉑金電極（見財錄B），兩電極應有一矩形橫裁圍（S土0.1）mm×2±0.1）mm，有一30"士2斜固（見圈1），料面的刃近似為平雷，約0.01 mm~0.1 mm寬。注 1 經驗表明，用帶有目鎮校難的顯激饋，.蓋合于檢驗刀的表離尺寸。
在某些材料上單獨試驗，電極陷人深度較小，電極壓力通過彈簧產生，然而，在一般用途設備上涼重量產生壓為
不同制各條件/藝在PTI和cCT試驗M可導敷不同性能水平的站果. 注5.采用不同腔肉模壓皮型的試樣.在 PT CT試驗時急存在不同性能來平的絡果.
大多數，但不是所有設計裝置，如果試驗時曲寧以甲軟化或腐融，電權產生移功，母酸電極刃廣生電驅及難極間距改變.閱距改交的程度和方肉精取決于電眼中心想對位置相電擔與試樣的壁觸點，這些變化很大程度取決于材料.但不是決桌性納，內部碳置設計的整異導驗塔風不同。
調壓器：輸出：0～250V可以調，容量5KVA；
電極的方向與材料的特性有關，測量應沿著和正交特性方向進行。除非另有規定，應報告烈得 CT 較氧的那個方肉。6 試樣條件處理環境條件

起痕判斷：依標準GB/T6553-2003/4.1.2規定，在試樣上施加電壓（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染夜，在60mA以下的電流持續6H不過流即為通過；試驗時間：6小時滴夜間隔時間：試驗時間可預置，0 ~ 99.99S/M/H可連續可調；

高壓漏電起痕測試中交直流電壓的切換需要結合測試目的、設備能力及標準要求進行綜合調整。

以下是北廣精儀儀器設備有限公司的具體步驟和注意事項：

1. 理解測試背景與目的

高壓漏電起痕漏電起痕(GBT6553-2024)（Tracking）：指絕緣材料在電場和污染物（如濕氣、導電塵埃）共同作用下，表面逐漸形成碳化導電通路的現象。測試目的是評估材料在高壓下的絕緣耐久性。

交/直流差異：

交流（AC）：電壓周期性變化，導致材料表面放電更頻繁，易產生局部電弧。

直流（DC）：電壓方向恒定，可能加速離子遷移，形成穩定漏電路徑。

2. 切換交直流電壓的關鍵步驟

（1）設備配置

測試設備要求：需具備交直流輸出功能的高壓電源（如可編程高壓發生器），并配備漏電流監測模塊。

電路切換：

手動切換：通過物理開關選擇AC或DC輸出（需斷電操作）。

自動切換：使用可編程電源，通過軟件控制輸出模式（需確保設備支持無縫切換）。

（2）參數調整

電壓等效性：需根據標準調整電壓等級。例如：

 IEC 60112標準（交流測試）：通常使用100~600V AC。

 直流等效測試：若標準未明確，需通過實驗確定等效直流電壓（可能需提高至1.2~1.4倍交流有效值）。

電流限制：設置過流保護閾值，防止材料擊穿。

3）測試條件適配

-環境控制：保持溫濕度恒定（如23℃/50% RH），避免干擾。

-污染物施加：按標準使用電解液（如NH?Cl溶液），確保交/直流測試條件一致。

3. 遵循測試標準

-常見標準：

IEC 60112：規定交流電壓下的相對漏電起痕指數（CTI）測試。

ASTM D3638：可能涉及直流測試（需查閱具體版本）。

標準選擇：若需對比材料在交直流下的性能，需制定等效測試方案（如相同能量等級）。



4. 安全與操作注意事項

安全防護：

  -測試前確保設備接地，穿戴絕緣裝備。

  -直流測試時需注意殘余電荷釋放（使用放電棒）。

數據記錄：

  - 記錄電壓類型、失效時間、漏電流曲線等關鍵參數。

  - 對比交直流下起痕路徑形態差異（如直流可能更易形成線性碳化通道）。

5. 實際應用案例

場景1：研發新材料

  需分別在交直流下測試，分析材料抗起痕性能的極化效應。

-場景2：認證測試

  根據產品應用環境選擇電壓類型（如直流設備優先DC測試）。



-常見問題解答

- Q：交直流電壓能否直接等值替換？

 A：不能。需考慮有效值、材料響應差異，建議通過預實驗確定等效電壓。

-Q：切換時是否需更改電極配置？

A：通常無需更改，但需清潔電極以避免交/直流殘留影響。



通過以上步驟，可實現高壓漏電起痕測試中交直流電壓的安全、準確切換，確保測試結果的有效性和可比性。實際操作中需嚴格遵循設備手冊及標準規范。



高壓漏電起痕試驗儀和漏電起痕試驗儀CTI是絕緣材料在不同電壓環境下表現出的兩種失效現象，其核心區別在于電場強度、起痕形成機理及材料破壞模式。以下是詳細對比及選擇建議：

一、高壓漏電起痕試驗儀vs漏電起痕試驗儀CTI區別

| 特性            | 高壓漏電起痕                        低壓漏電起痕

| 電壓范圍         通常 >1 kV（如電網設備、高壓電纜）   通常 <1 kV（如家電、低壓電子設備）

| 電場強度           | 高電場導致強烈局部放電和電蝕         | 電場較弱，依賴污染物或濕度引發起痕

| 起痕機理            | 直接由強電場擊穿材料或引發碳化路徑   | 污染物（如鹽霧、灰塵）與潮氣共同作用

| 破壞速度            | 更快（可能瞬間形成導電通路）         | 較慢（需長期積累污染物

| 材料失效表現        | 深度碳化、燒蝕、可能伴隨電弧損傷     | 表面導電通路，局部碳化或氧化

| 測試標準            | IEC 60587（高電壓下耐電痕化試驗）     | IEC 60112（常規CTI測試，電壓≤600 V）

二、選擇絕緣材料的關鍵因素

1. 電壓等級

-高壓場景（如輸配電設備）：選擇高CTI（Comparative Tracking Index ≥600 V）材料，如 交聯聚乙烯（XLPE）環氧樹脂或 硅橡膠

- 低壓場景**（如PCB基材）：可選用CTI ≥175 V的材料，如 FR-4環氧板、聚酰胺（PA），但需考慮長期污染環境下的穩定性。

2. 環境條件

污染等級：高壓環境中若存在導電粉塵，需材料具備抗電蝕性；低壓潮濕環境需關注材料疏水性和抗水解性。

- 溫度：高溫環境（如電機繞組）需耐熱材料（如 聚酰亞胺薄膜）

3. 材料特性

- 高壓優先：高介電強度、抗電弧性（如 PTFE或 陶瓷填充塑料）。

- 低壓優先：表面憎水性、易清潔性（如 硅膠涂層）

4. 成本與工藝

- 高壓材料（如 特種工程塑料PEEK）成本高，需權衡性能需求；低壓場景可選用經濟型材料（如 PBT或 PET）

三、典型應用場景與材料推薦

- 高壓場景

- 示例：高壓絕緣子、變壓器套管

- 材料：硅橡膠復合絕緣子（耐候性強）、環氧樹脂澆注料（高機械強度）。

- 低壓場景

- 示例：家用電器插頭、低壓開關

- 材料：阻燃PC/ABS合金（CTI 250-400 V，低成本）、陶瓷填充PPO（抗污染）。

四、測試與驗證建議

高壓測試：按IEC 60587進行傾斜平面試驗（如4.5 kV，50滴電解液），觀察材料是否起痕或燃燒。

低壓測試：按IEC 60112標準（100-600 V）測定CTI值，模擬潮濕污染環境下的耐久性。

北廣精儀儀器設備有限公司總結

選擇時需綜合電壓等級、環境嚴苛度及成本：

-高壓：優先高CTI、抗電弧材料，避免電擊穿；

-低壓：關注表面抗污染能力，平衡CTI與成本。

實際應用中，還需結合UL、IEC等標準進行合規性驗證。
