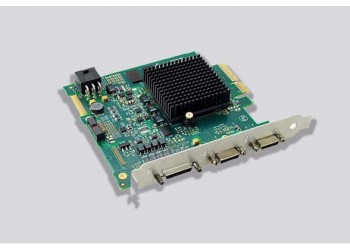

Xtium CL MX4采用工業級PCI Express? Gen 2.0標準，是Xtium采集卡系列中的新成員。Xtium-CLMX4采集卡基于PCIe2.0主機接口，可現場配置采集兩個Camera link相機或一個Camera link Medium，FULL或80位相機的圖像。實現主機內存的高速訪問，結構更緊湊小巧，擴展帶寬到Camera link® 80位模式，實現更長的傳輸距離，并z大程度兼容各類型(黑白/彩色)相機。
Xtium CL MX4采集卡采用PCIe Gen 2.0接口，帶寬速度超過1.7GB/s，同時支持PCIe Gen1.0插槽，傳輸速率可達850MB/s。數據傳輸引擎(DTE)在不使用專用主板或芯片組的前提下可實現z大帶寬。內設功能強大的電信號，實現外部事件的同步，及狀態提示LED。一個或多個卡板可用于同步采集多個面陣或線陣相機的圖像。Xtium CL MX4支持一臺base, Medium、Full 或 80位模式 Camera link相機，帶base/Medium/Full PoCL 性能。
產品特點
緊湊型，單槽，半長PCIe2.0x4高性價比解決方案;
兼容Cameralink 2.0版本;
圖像獲取方式：雙base、Medium、Full和80bit;
支持高寬帶、長線纜傳輸;
支持Camera link 運行達85MHz;
完全支持Sapera LT SDK 和 T2IR 結構;
FCC、CE和ROHS兼容;
PoCL支持所有Camera link 配置;
操作系統支持：WindowsXP，Windows 7，Windows 8(32/64)。
|
型號 |
OR-Y4C0-XMX00 |
|
攝像機接口 |
2 base ，1 Full, 80-bit(Deca), Medium, |
|
像素時鐘 |
20MHz~85 MHz |
|
像素位數 |
z大16 bit(mono)；z大12bit(RGB) |
|
攝像機Tap數 |
10 tap/8-bit、8tap/10-bit，9.1RGB Deca |
|
總線 |
PCIe Gen2 ×4 |
|
幀存 |
512 MB |
|
高級功能 |
ILUTS，平場校正，壞點校正，Bayer，PoCL |
|
操作系統 |
Windows XP,Windows 7 和 8（32/64bit） |
|
軟件 |
Sapera Vision Software |
|
GPIO |
板載4-in/4-out |
|
尺寸 |
10.1cmx10.7cm |
